行业案例

Industry Case

丹阳市人民医院

本地容灾中心解决方案

用户概况
江苏省丹阳市人民医院,地处丹阳市区,是该市唯一一所集医疗、预防、保健、科研、教学为一体的三级综合性医院。 是南通大学附属医院,同时也是苏州大学、江苏大学、东南大学、南通大学医学院的教学医院。

面临挑战
丹阳市人民医院配备了 10 余台 x86 服务器,搭载多种操作系统及 Oracle、SQL 数据库。HIS、EMR 等核心业务系统采用 双机服务器集群,数据分别存放于 1 台 HP EVA4400 与 1 台 Dell Equallogic PS4000 磁盘阵列上;其他次级业务系统数据 存放于本地硬盘。
原有环境所有数据只存在单份,未建立任何备份或容灾机制,数据安全隐患明显。原有存储设备品牌不一管理困难,存 储利用率高低不齐。设备基本达到报废年限,再购成本高昂。
用户需要一套完整的解决方案,整合异构存储,简化管理存储资源的同时实现根据发展灵活扩容,并建立本地容灾中心, 实现业务不中断。利用主机虚拟化技术节约再购成本,缓解机房压力。

解决方案
针对上述用户需求,信核数据提供了本地容灾中心解决方 案。
本地机房新增 1 台高性能刀片服务器,搭建主机虚拟化平 台,作为应用系统。新增 1 台信核 Tigler SC8200 存储网关, 接入存储系统。新增 1 台信核 Nextor SS6300 磁盘阵列作 为主存储。
容灾机房新增 1 台高性能刀片服务器,搭建主机虚拟化平 台,作为灾备应用系统。新增 1 台信核 Tigler SC8200 存 储网关,作为容灾管理节点,接入容灾系统,与本地机 房的存储网关构成存储管理集群。新增 1 台信核 Nextor SS6300 磁盘阵列作为灾备存储。
新旧设备在线热接管,数据全程在线迁移
通过 SC8200 存储网关提供的透明数据迁移(TVM)功能 结合透明路径迁移(TPM)功能,在线热接管原有存储系统。在不影响业务系统正常运行的前提下,完成新旧存储系统的数据迁移,保留原有存储中的所有配置、标识等信 息,迁移过程业务全程在线。
存储虚拟化升级,提高硬件资源利用率
SC8200 存储网关接管 SS6300 磁盘阵列,通过存储网关提 供的存储虚拟化功能统一管理存储设备,通过虚拟池化技 术预支容量,实现存储资源按需分配,以虚拟卷的形式分 配至前端应用。
双存储系统共同协作,保障业务连续性
两个机房的 SC8200 存储网关构成存储管理集群,接管主 存储与灾备存储,提供同城高可用容灾功能,实现本地机 房与容灾机房数据实时同步与自动切换。主存储系统故障 时,存储服务静默切换至灾备存储系统,切换时间不超过 30 秒,前端应用持续运行不受影响。结合主机虚拟化平 台的 HA 集群,实现站点级高可用容灾。

用户获益
站点级故障自动切换,保障业务时刻在线
自动故障识别,存储服务静默切换,切换时间 <30 秒,保障数据流通畅,业务系统不间断。网关集群架构消除存储管理节点的单点故障。结合主机虚拟化平台的 HA 集群,真正实现站点级灾难整体切换,高度保证业务连续。
存储系统部署全程在线,业务无需停机
存储系统在线嵌入,业务数据在线迁移,无需网关接入时的业务停机过程,无需传统数据迁移和回迁耗费大量时间。
系统部署全程在线,真正避免业务停机造成的损失。
存储资源按需分配,异构设备在线接入、扩容打通存储设备之间的容量壁垒,存储空间按需分配、物尽所用,闲置率降低,存储利用率提高 50%。在未来系统升级时,后端存储完全不受品牌型号限制,可自由扩容并立即可用。
节约服务器再购成本,缓解机房压力
通过主机虚拟化平台,将大部分业务系统运行在虚拟机上,减少了大量物理机的购置成本,同时方便系统管理和维护,极大地缓解了机房电力及空间压力。

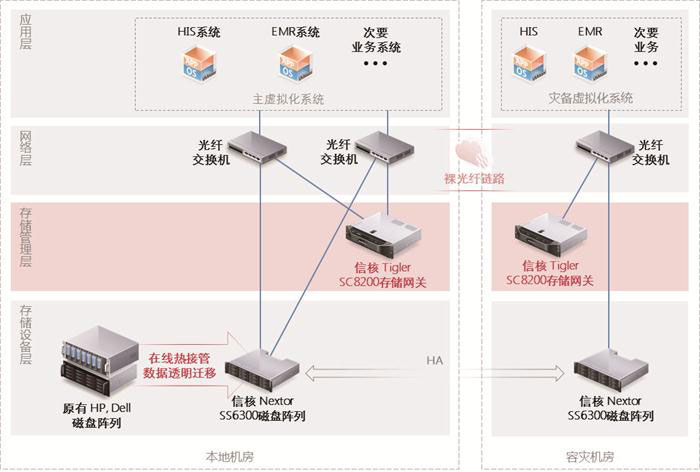

总体建设拓扑图
